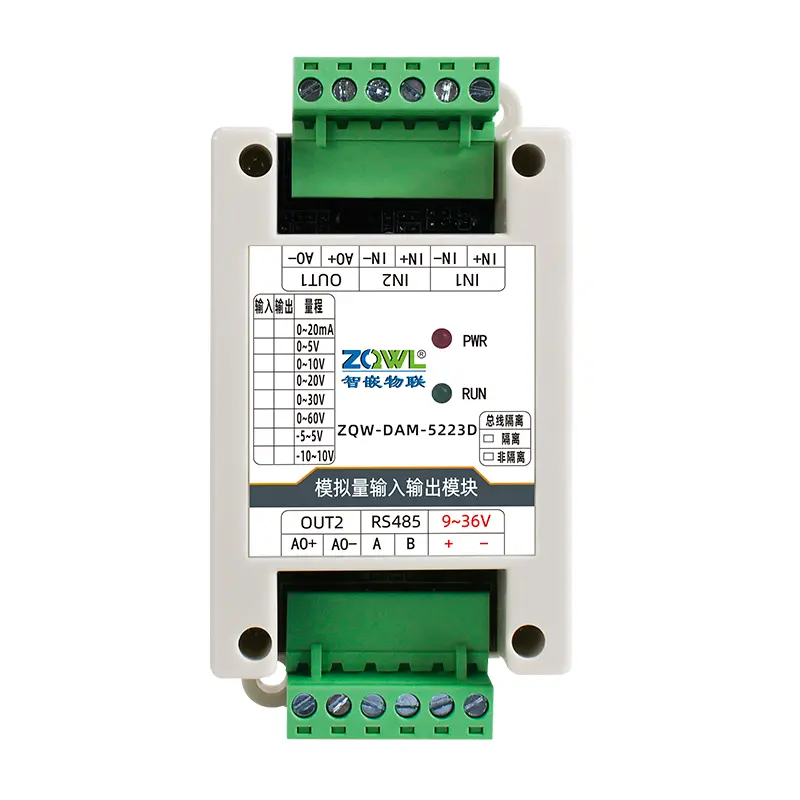

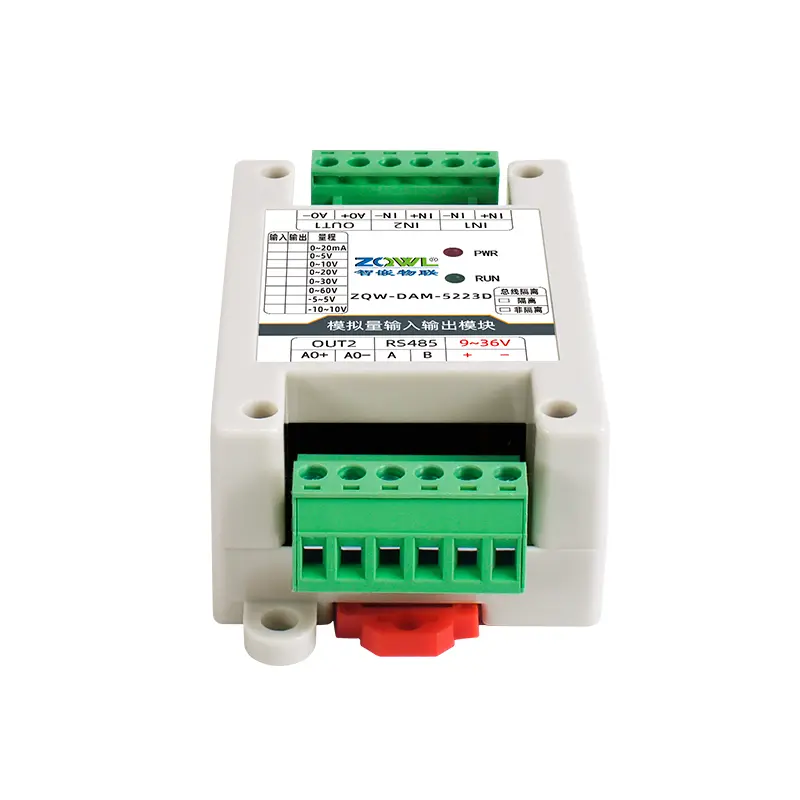

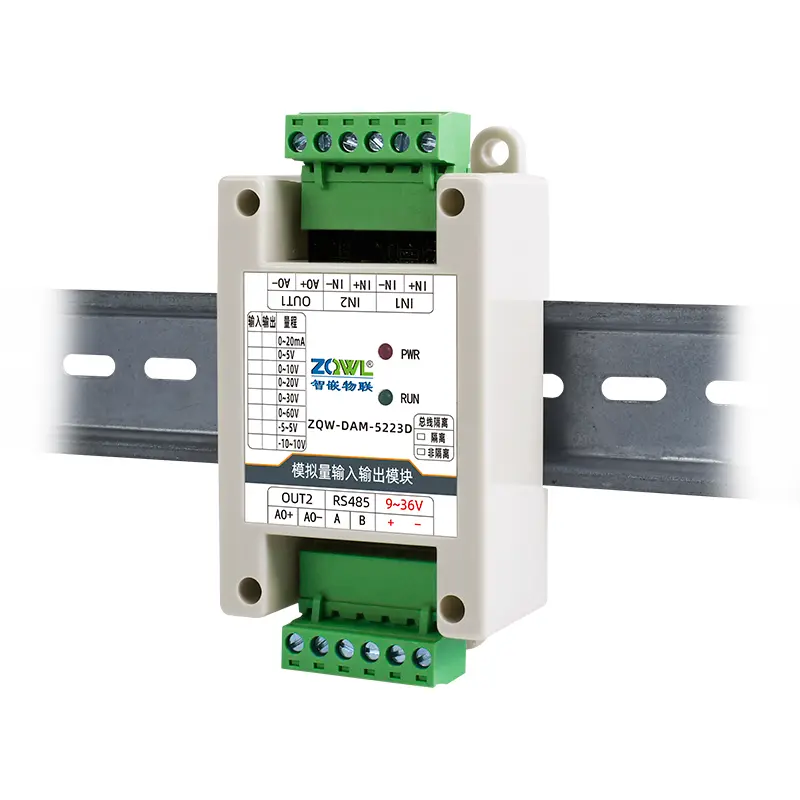

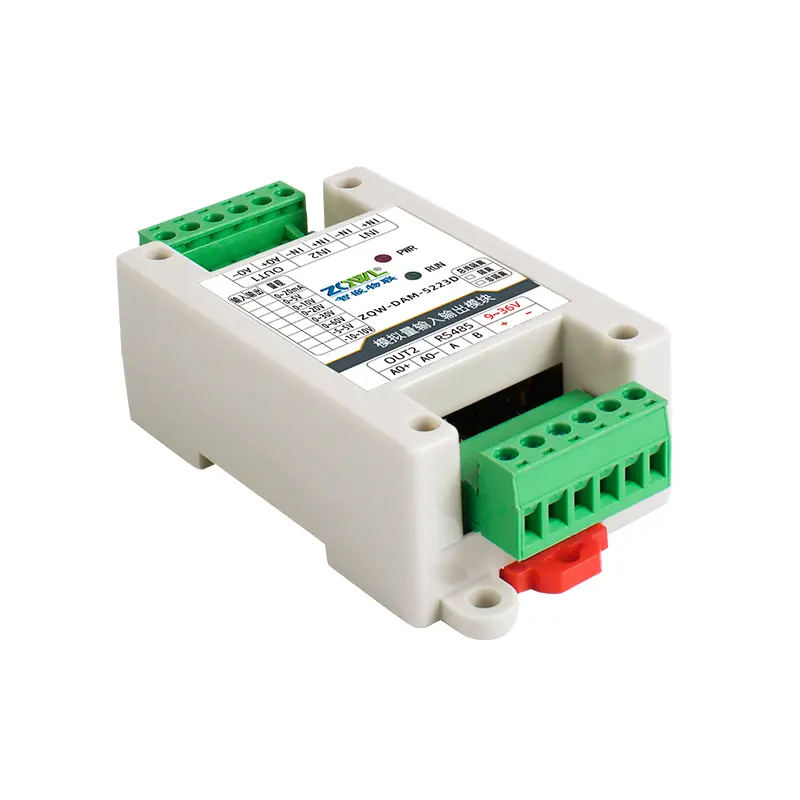

ModbusRTU转AI*2（0-10V），AO*2（0-10V）
【产品
概述
】
智嵌物联的ZQWL-DAM系列单极性模拟量输入输出模块是一款高精度的模拟量采集和输出设备，适用于多种工业自动化和数据采集应用。
主要特点：
输入量程： 可选0～5V、0～10V、0～30V、0～60V和0～20mA，采集精度达0.1%。
输出量程： 可选0～5V、0～10V、0～20V和0～20mA，输出精度为0.1%。
通讯接口： 配备1路隔离的RS485或CAN接口，用于数据传输。
协议支持： 兼容标准的Modbus RTU协议，提供16位无符号整型值和32位IEEE-754浮点数两种数据输出格式，方便用户集成。
该系列模块广泛应用于工业控制、环境监测和过程控制等领域，满足高精度数据采集和输出的需求。
【产品特性】
| 序号 | 名称 | 参数 |
|---|
| 1 | 产品型号 | ZQWL-DAM-xxx3D（具体型号参考1.1节） |
| 2 | 供电 | 9～36VDC（12V@30mA）；模拟量输出功能需供电大于输出量程 |
| 3 | CPU | 32位高性能 |
| 4 | ADC/DAC分辨率 | 16 bit |
| 5 | 输入输出精度 | 0.1% |
| 6 | 模拟量输入量程 | 0～5V；0～10V；0～30V；0～60V；0～20mA |
| 7 | 模拟量输出量程 | 0～5V；0～10V；0～20V；0～20mA |
| 8 | 模拟量输入接线方式 | 差分接线/单端接线 |
| 9 | RS485/CAN通讯 | 电源隔离，信号隔离；隔离耐压2500V |
| 10 | RS485波特率 | 支持600～460800 |
| 11 | 温度漂移 | ±0.005%/℃ |
| 12 | ADC刷新周期 | 10ms |
| 13 | DAC刷新最小周期 | 1ms |
| 14 | 工作温度 | -40℃～85℃ |
| 15 | 复位按钮 | 1～5秒：复位；大于5秒：恢复出厂参数 |
| 16 | 出厂参数 | 模块地址：1；RS485：9600，8，N,1 |
| 17 | 固件升级 | 支持 |
【接线方式】
电源 通讯 模拟量信号
+ —— DC正极 A/H —— RS485/CAN_H IN+ —— 信号输入正
- —— DC负极 B/L —— RS485/CAN_L IN- —— 信号输入负
AO+ —— 输出正极
AO-/GND —— 输出负极
